概述

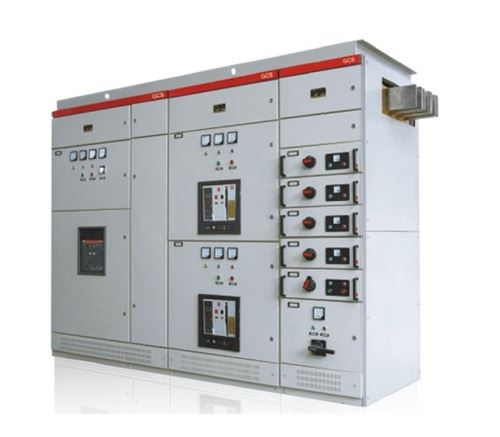

l Gcs型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定，受到生產制造單位和電力使用部門的重視和肯定。
l 電力工業部、機械工業部聯臺以[1997]01號、機重[1 997]01號文下發了《關于Gcs型低壓抽出式開關柜推廣應用有關問題的通知》。目前，Gcs型低壓抽出式開關柜已被電力用戶廣泛選用。
適用范圍和用途
l 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統，在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380v(400)、（660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
性能指標：
l 裝置的設計符合下列標準；
l GB7251.1-2005《低壓成套開關設備和控制設備》
l lEc439—1:2003《低壓成套開關設備和控制設備》
主結構
l 主構架采用8M F型開口型鋼，型鋼的二側分別有模數為20mm和1 00mm的ф9.2mm的安裝孔，內部安裝，靈活方便。
l 主構架裝配型式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇。裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力。
l 電纜隔室的設計使電纜上下進出均十分方便。
功能單元
l 抽屜層高的模數為160mm。分為1/2單元、1單元、1 .5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
l 抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不少。相同功能單元的抽屜具有良好的互換性。
l 每臺Mcc柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。
l 每屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
l 1／2單元抽屜與電纜室的轉接采用背板式結構zJ—z型轉接件。
l 單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式管式結構zJ一1型轉接件。
l 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
l 抽屜單元設有機械聯鎖裝置。
主要電器元件
l 主要電器元件的選用原則立足于引進技術，國內能成系列批量生產，又能滿足裝置高性能的要求。
l 電源及饋線單元斷路器主選AH系列。也可選用其它性能更先進的或進口M系列、F系列。AH型斷路器具有性能好、結構緊凄、重量較輕、系列性強的特點。價格相對較低，維護使用方便，各項性能指標能滿足本裝置的要求。
l 抽屜單元(電動機控制單元、部分饋電單元)斷路器主選cMl、TG、TM30等系列塑殼斷路囂，部分選用NzM一100A系列。這些開關均有性能好、結構緊湊、短飛弧或無飛弧、技術經濟指標高的特點，能滿足本裝置的要求。
l 隔離開關及熔斷器式隔離開關選用Q系列。該系列可靠性高、分?jǐn)嗄芰?qiáng)、并可以實現機械聯鎖。
l 熔斷器主選NT系列。
l 交流接觸器選用B系列、Lc1一D系列。
裝置特點
l 提高轉接件的熱容量，較大幅度的降低出于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
l 功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。
l 母線平置式排列使裝置的動、熱穩定性好，能承受80/76KA短路電流的沖擊。Mcc柜單柜的回路數最多至22回，能滿足多回路電動機群的需要。
l 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
l 同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。
l 抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
輔助電路圖
l 輔助電路圖的設計符臺《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠{所)用電系統及廠礦企業、高層建筑內的低壓配電系統。
l 輔助電路方案根據主電路方案分電源進線、饋線(Pc)和電動機饋線(Mcc)操作控制的功能單元進行設計。
安裝與使用
l 產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好服務記錄，共同分析原因，作好善后處理。
l 對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱?chǎng)所妥善保管。
l 產品的安裝按安裝示意圖進行(見附圖)。基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時平整后再連接緊。
l 產品安裝后投運前的檢查與試驗
l 檢查柜面漆或其它復蓋材料{如噴塑)有否損壞，柜內是否干燥清潔。
l 主要電器的主輔觸頭的通斷是否可靠、準確。
l 抽屜或抽出式機構抽拉應靈活、輕便，無卡阻和碰撞現象。
l 抽屜或抽出式機構的動、靜觸頭的中心線致，輔頭接觸應緊密。主、輔觸頭的插入深度應符臺要求。機械聯鎖或電氣聯鎖裝置應動作正確，閉鎖或解除均應可靠。
l 相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象。
l 儀表的刻度整定、互感器的變化及極性應正確無誤。
l 熔斷器的熔芯規格應符合工程設計的要求。
l 保護的額定值及整定應正確，動作可靠。
l 用1000兆歐表測量絕緣電阻值不得低于1MΩ。
l 各母線的連接應良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。
l 使用注意事項
l 裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是經考核臺情的專業人員方可進入或開啟進行操作、檢查和維修。
l 空氣斷路器、塑殼斷路器經過多次分、臺，特別是經過短路分、臺后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。
l 經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。
產品成套性
制造廠供貨時應提供下列文件及附件
l 裝箱清單
l 產品合格證
l 使用說明書
l 出廠試驗報告
l 有關電氣圖紙
l 柜門鑰匙、操作手柄及合同規定的備品配件
l 主要元器件的安裝使用說明書
訂貨須知
l 訂貨合同包含以下內容
l 產品的全型號包括主電路方案號和輔助電路方案號
l 主電路系統組合順序圖
l 輔助電路電氣原理圖
l 柜內元器件清單
l 電路中電壓、電流、時間等整定參數
l 與產品正常使用不符的其它特殊要求
